Przeznaczenie
Cięcie metali nieżelaznych, przede wszystkim aluminium, oraz tytanu na szlifierce kątowej 125 mm. Blachy i profile o grubości do 3 mm jako zakres właściwy, od 3 do 8 mm jako dopuszczalny. Praca na sucho.
Dlaczego osobna tarcza do aluminium
Karta tej tarczy odwraca kolejność materiałów względem tarcz do stali: metale nieżelazne i tytan są materiałem właściwym, a wszystkie gatunki stali tylko dopuszczalnym. To jest tarcza dobrana do miękkiego, plastycznego materiału, a nie tarcza do stali używana zastępczo.

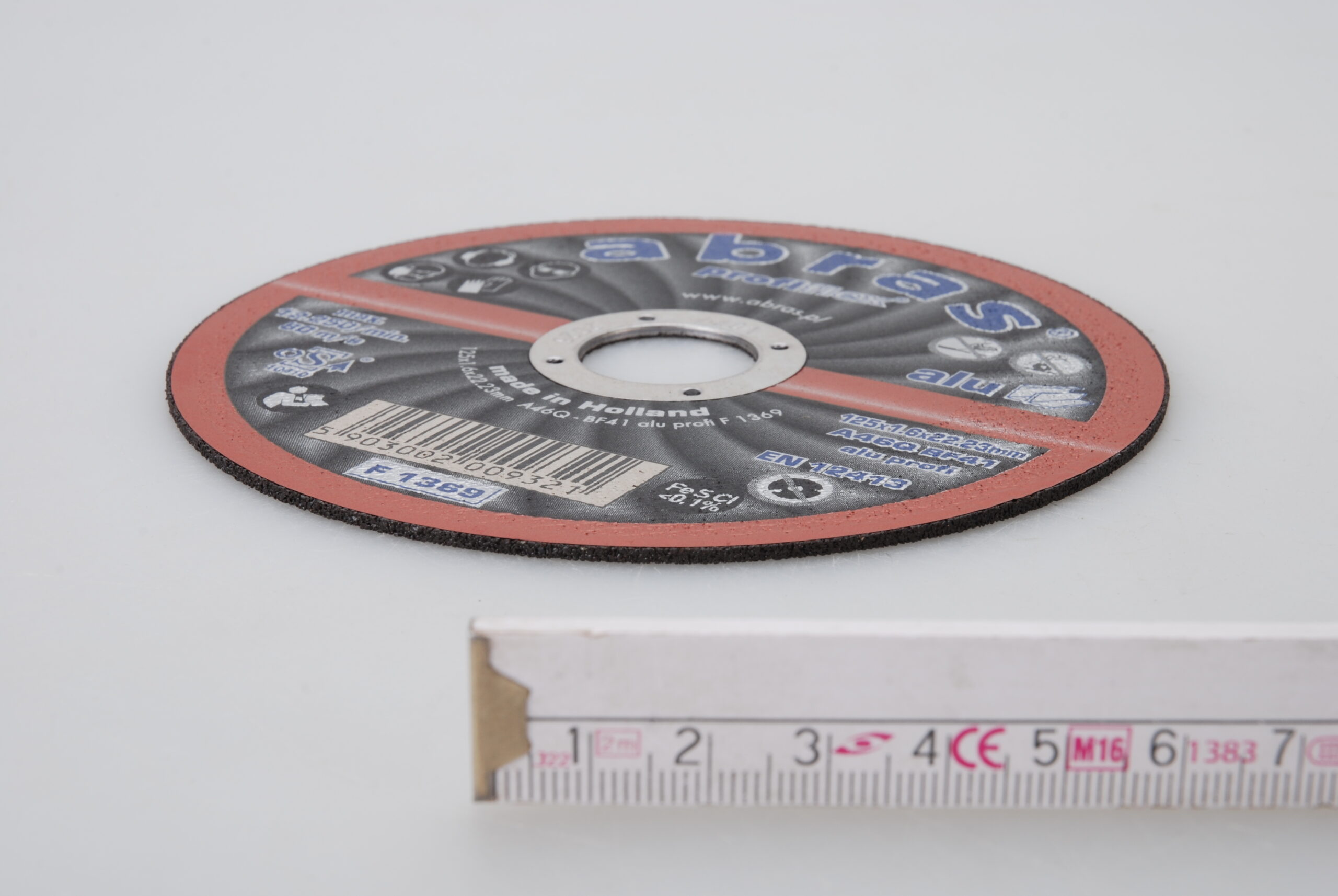

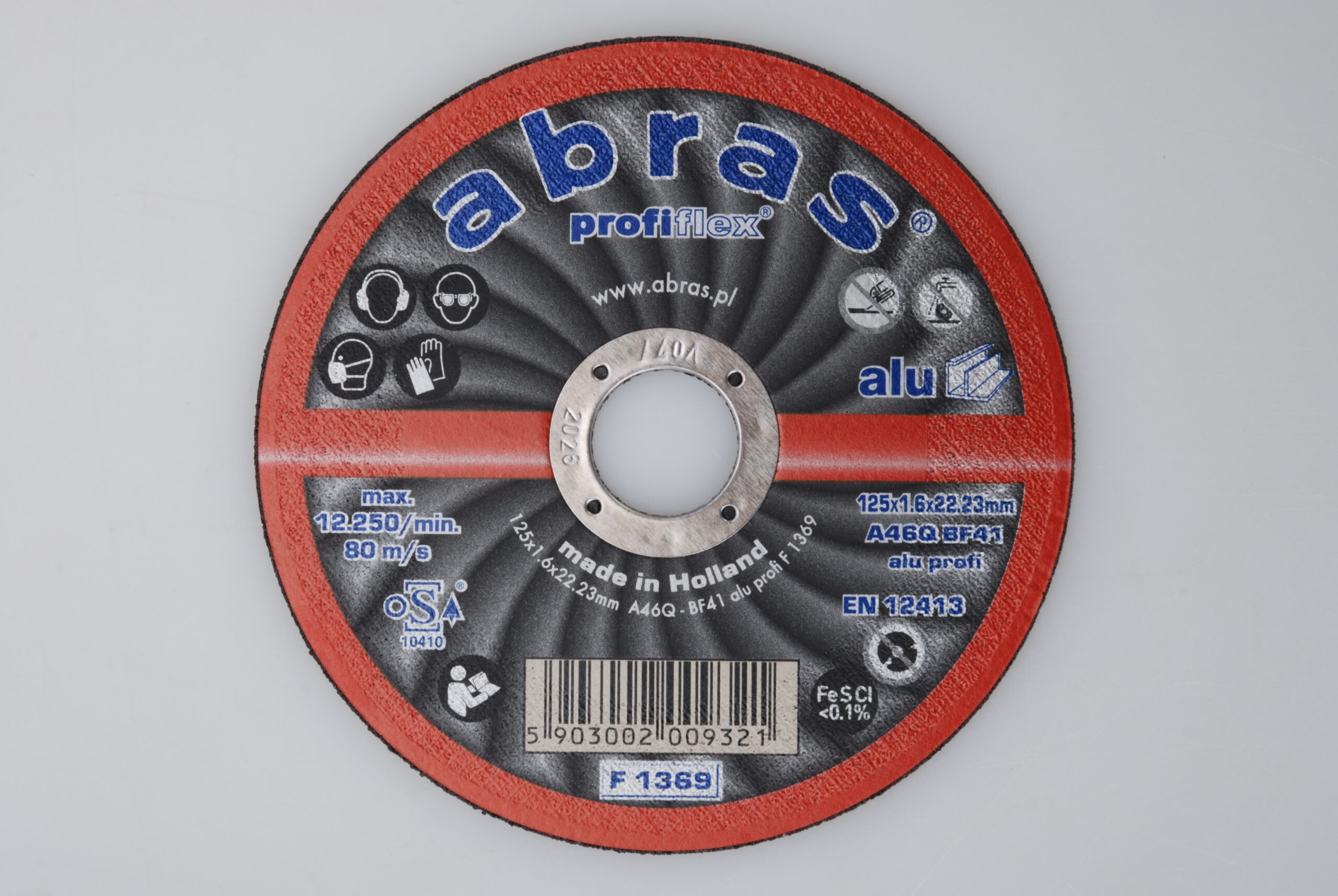

Grubość 1,6 mm daje sztywność przy dłuższych cięciach w profilach aluminiowych, a przy tym nadal wąską szczelinę. Ziarno 46, grubsze niż 60 w tarczy do stali z tej serii. Oznaczenie z karty: A46Q BF41 alu profi, kształt prosty.
Maszyna i bezpieczeństwo
Szlifierka kątowa fi 125 z osłoną dobraną do typu tarczy. Maksymalna prędkość robocza 80 m/s, czyli 12 200 obr/min. Zgodność z EN 12413 oznacza, że wytrzymałość tarczy została zbadana przy tej prędkości z zapasem bezpieczeństwa. Minimalna moc napędu 0,9 kW. Tarczę prowadzi się ostrożnie, bez pracy powierzchnią boczną.
Zastosowania
- Profile i blachy aluminiowe w produkcji okien, fasad, zabudów i reklam
- Elementy z tytanu i stopów lekkich
- Stale jako materiał dopuszczalny, gdy pod ręką nie ma tarczy do stali; wtedy trzeba liczyć się z szybszym zużyciem
Opis rozmiarów
| j.m. |
mm |
| średnica części roboczej (mm) |
125 |
| grubość części roboczej (mm) |
1.6 |
| średnica mocowania |
22.2 |
| mocowanie |
otwór fi 22.2 |
Specyfikacja
| kształt |
prosty |
| grubość ziarna |
46 |
Maszyny
Parametry maszyny
| prędkość maksymalna [obr/min] |
12.200 |
| prędkość maksymalna [m/s] |
80 |
| moc minimalna |
0.9 kW |
| regulacja obrotów |
nie |
Wykonywane operacje
Materiały
| stal konstrukcyjna |
dopuszczalny |
| stal niskostopowa |
dopuszczalny |
| stal wysokostopowa |
dopuszczalny |
| stal nierdzewna |
dopuszczalny |
| metale nieżelazne |
właściwy |
| tytan |
właściwy |
Kształty materiałów
Pozostałe parametry materiału
| grubości materiałów - właściwe |
do 3 mm |
| grubości materiałów - dopuszczalne |
od 3 do 8 mm |
Szczególne zalecenia
- ostrożne prowadzenie tarczy w materiale
- unikać pracy powierzchnią boczną tarczy
Zagrożenia przy stosowaniu narzędzi tego rodzaju
- złamanie, rozerwanie lub wyrwanie środka pracującej tarczy wskutek niewłaściwego jej zamocowania
- złamanie, rozerwanie lub wyrwanie środka pracującej tarczy przy próbach szlifowania bocznego
- rozerwanie tarczy wskutek zaklinowania w materiale, spowodowane niewygodną pozycją, trudnym dojściem lub przemieszczeniem maszyny
Typowe błędy i ich skutki
- zbyt mała moc maszyny -> zapchanie i zapieczenie krawędzi tnącej a nawet pęknięcie tarczy
- składowanie w niewłaściwych warunkach (nadmierna wilgotność, temperatury ujemne) -> zagrożenie wypadkiem, znaczny spadek wydajności
- wibracje materiału wskutek niewłaściwego zamocowania -> znaczny spadek żywotności
Wymagania BHP
| przeszkolenie pracowników w zakresie techniki pracy |
tak |
| okulary ochronne |
tak |
| stopery lub słuchawki |
tak |
| odzież ochronna |
tak |
| obuwie ochronne |
tak |
| maska przeciwpyłowa |
tak |
Produkt spełnia normy
| Podstawowa j.m. |
SZT |
| Waga netto [kg] |
0,05 |
| Waga brutto [kg] |
0,05 |

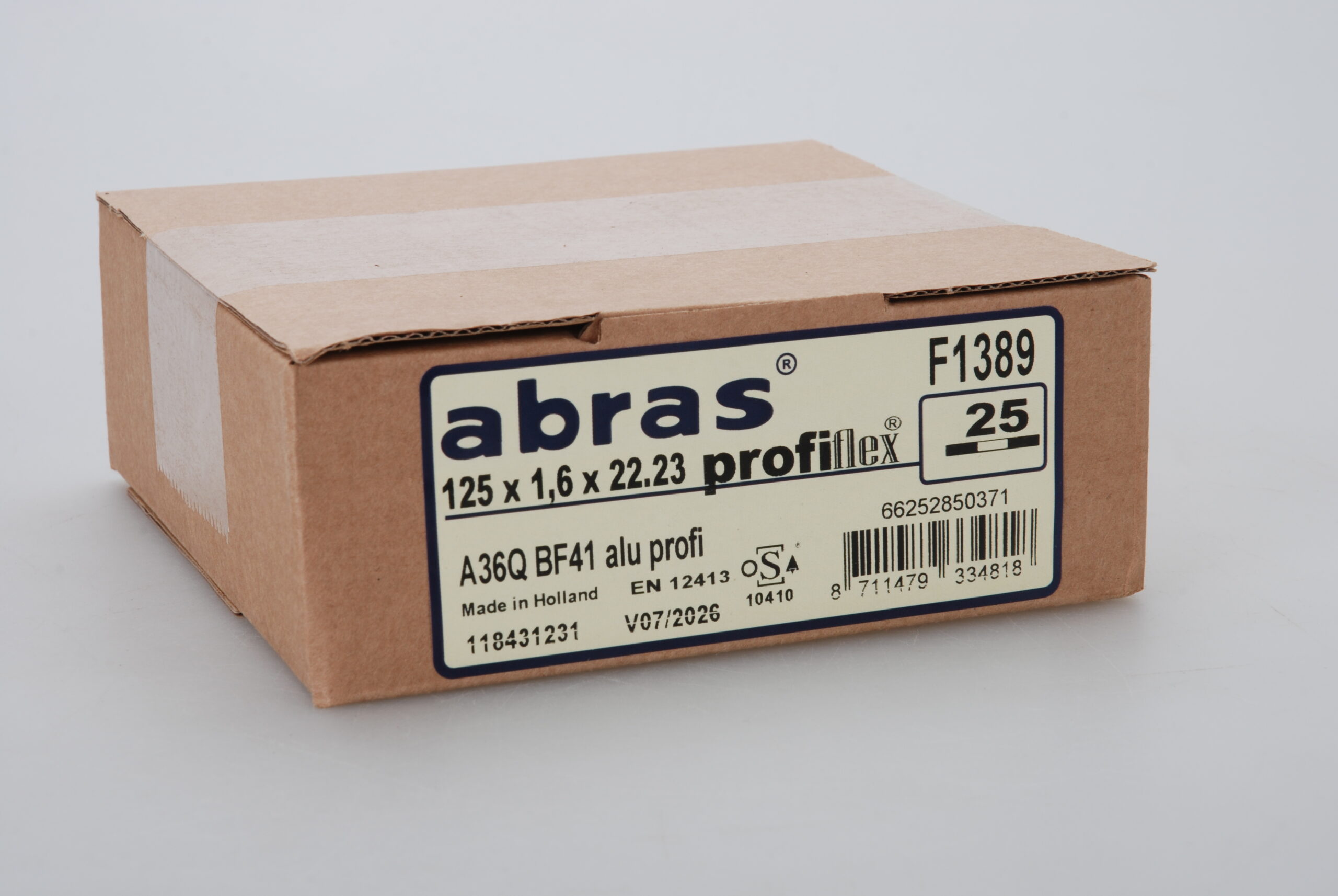

| Ilość w opakowaniu |
25 |
| Ilość minimalna w dostawie |
5 000 |
